V naší provozovně se šachty nevyrábí podle pevné šablony. Místo toho je každá hřídel navržena a vyrobena na základě skutečných provozních podmínek klienta, požadavků na rozměry a pracovního prostředí. Různá průmyslová odvětví, podmínky zatížení a způsoby instalace kladou odlišné požadavky na konstrukce hřídele. Postupem času jsme se zaměřili na tři typy jádrových hřídelí a nashromáždili rozsáhlé zkušenosti, abychom zajistili stabilní a spolehlivé výsledky obrábění.
1. Stupňovité hřídele (jednoduchá/dvojitá příruba): Konstrukční možnosti pro různé pracovní podmínky
Stupňovité hřídele jsou u nás nejčastěji vyráběným typem a požadavky zákazníků se velmi liší. Strukturálně jsou obecně kategorizovány jakoplně kovanénebosvařované:
Plně kované hřídele
Ty jsou vytvořeny jako jeden, souvislý kus bez kloubových slabin, ideální pro aplikace s vysokým -nárazem nebo vysokou{1}}pevností, včetně dlouhodobého- použití v těžebním průmyslu, na moři a v průmyslových míchacích zařízeních. Zvláštní pozornost věnujeme rovnoměrnosti materiálu po žíhání, protože přímo ovlivňuje rozměrovou stálost při následném hrubém a dokončovacím obrábění.
Svařované hřídele
Ty nabízejí větší flexibilitu a lze je přizpůsobit konkrétním rozměrům a konstrukcím. Jsou zvláště výhodné pro velké velikosti přírub nebo složité přechodové úseky. Kontrola deformace po svařování je kritická; proto provádíme před-ošetření svaru a vícenásobné kontroly a tepelné zpracování po-svaření, abychom zajistili, že osa hřídele zůstane vyrovnána.
Mezi běžné materiály patřítitan, nerezová ocel 316, slitina 31a42CrMo ocel. S vlastnostmi obrábění těchto materiálů máme bohaté zkušenosti. V kombinaci s kontrolami chemického složení, kontrolou UT/RT svarů a ověřováním rozměrů zajišťujeme, že každý stupňovitý hřídel splňuje skutečné požadavky klienta na montáž.
2. Duté trubkové hřídele: Vyrovnávací pevnost a hmotnost pro velká zařízení
Duté hřídele se používají hlavně pro přenos nebo podporu ve velkých strojích. Musí poskytovat dostatečnou pevnost bez nadměrné hmotnosti. Jejich typická struktura se skládá z ahrdlová příruba + bezešvá trubka + náboj + koncová deska.
Materiály jsou obvykleUhlíková ocel Q235B nebo Q345B, zdroj podleASTM B36.19 (příruby)aASTM B36.10 (bezešvé trubky)pro minimalizaci rozměrových odchylek a omezení přepracování během obrábění.
Montáž svařování je nejkritičtějším krokem ve výrobě:
- Aby se zabránilo celkové deformaci, používají se vlastní přípravky a řízený přívod tepla.
- Po svařování se provádí tlaková zkouška, aby se zajistilo, že svary koncových desek jsou vzduchotěsné.
Po svaření přistoupí hřídele k hrubému a konečnému obrábění, včetně soustružení, vrtání a frézování. V závislosti na pracovním prostředí mohou klienti také požadovat pryžové nebo pryskyřičné antikorozní-nátěry, které můžeme poskytnout.

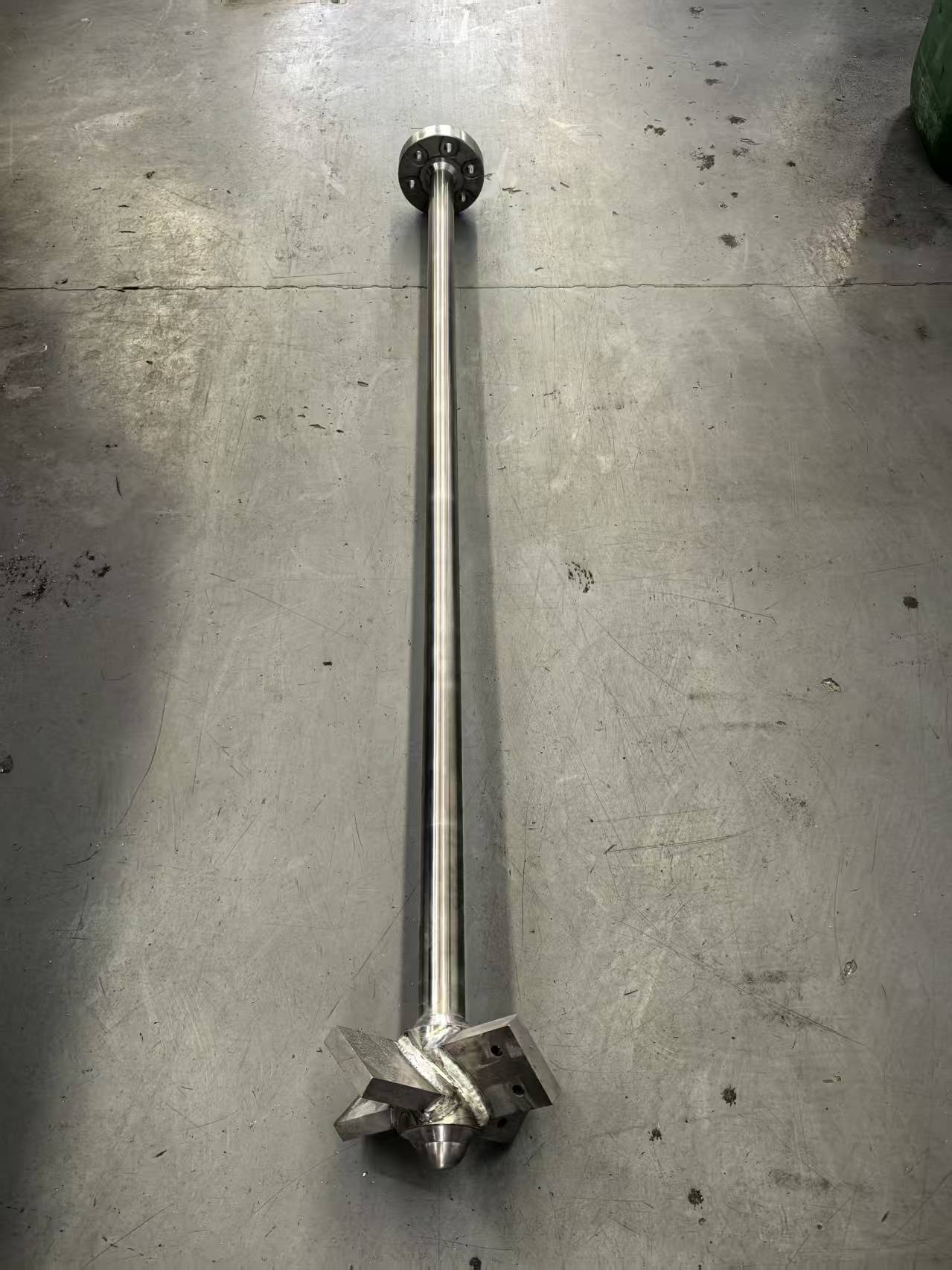

3. Dlouhé štíhlé hřídele: Řízení deformace ve vysoce přesném-obrábění
Výzva při obrábění dlouhých štíhlých hřídelí nespočívá v designu, ale vzabraňující deformaci. Tyto hřídele jsou obvykle pevné, s několika stupni, sedlem lopatek a náboji. I malé změny tepla nebo napětí podél délky mohou způsobit ohyb.
Při zpracování se zaměřujeme na tři klíčové aspekty:
- Zbytkové napětí v materiálu
Ke stabilizaci materiálu používáme-stárnutí proti stresu, mechanické vibrace nebo ultrazvukové snížení napětí.
- Tepelná deformace při svařování
U konstrukcí s náboji pečlivě plánujeme sekvenci svařování a používáme specializované přípravky.
- Mikro-ohýbání během soustružení
Náš osvědčený pracovní postup-hrubé soustružení → tepelné zpracování → polo{0}}dokončovací soustružení → dokončovací soustružení-pomáhá kontrolovat zkreslení.
Po obrobení provádíme důkladnou kontrolu přímosti a kritických rozměrů, abychom zajistili, že během montáže nedojde k žádné excentricitě nebo házení.
Závěr: Prozkoumejte s námi potřeby vašich součástí hřídele
Ať už požadujetevelké stupňovité hřídele, duté hřídelenebovysoce přesné-dlouhé štíhlé hřídele, poskytujeme výrobní řešení na míru na základě vašich konkrétních provozních podmínek a technických požadavků. Pokud plánujete projekt nebo potřebujete technické posouzení, kontaktujte nás. Těšíme se na spolupráci s vámi při dodávkách stabilních a spolehlivých součástí hřídele.
